Как сделать теплый пол в ванной: Выбор и монтаж под плитку

Давайте разберем, какой теплый пол выбрать для ванной, как рассчитать площадь и мощность, подготовить основание, уложить электрический или водяной контур, установить датчик и терморегулятор, а также проверить систему перед укладкой плитки.

Содержание:

1. Нужен ли теплый пол в ванной и где он действительно полезен
2. Какой теплый пол выбрать для ванной: электрический, водяной или инфракрасный
3. Расчет площади, мощности и шага укладки
4. Какие материалы и инструменты нужны
5. Как подготовить основание: гидроизоляция, утепление и стяжка
6. Пошаговый монтаж электрического теплого пола в ванной
7. Как установить датчик температуры пола и терморегулятор
8. Как подключить теплый пол в ванной и обеспечить безопасность
9. Как сделать водяной теплый пол в ванной
10. Как выбрать покрытие: керамическая плитка, керамогранит или ламинат
11. Как проверить теплый пол перед укладкой плитки
12. Когда включать теплый пол после укладки плитки
13. Ошибки при монтаже и эксплуатации
14. Что делать, если теплый пол в ванной не работает
15. Расход электроэнергии и срок службы теплого пола
16. Часто задаваемые вопросы
17. Заключение: какую систему выбрать и с чего начать

Нужен ли теплый пол в ванной и где он действительно полезен

Однозначного ответа, нужен ли теплый пол в ванной, нет. Если помещение хорошо отапливается, а пол не кажется холодным, без подогрева можно обойтись. Но теплое покрытие особенно приятно в межсезонье, когда центральное отопление еще не работает или уже отключено.

Теплый пол в ванной в квартире чаще делают электрическим: его можно смонтировать локально, не подключая к системе отопления. В частном же доме возможен водяной вариант, если он предусмотрен проектом.

Теплый пол в маленькой ванной тоже может быть полезен, но здесь особенно важно уложить нагревательные элементы не по всему полу, а лишь там, где они не будут закрыты стационарными предметами.

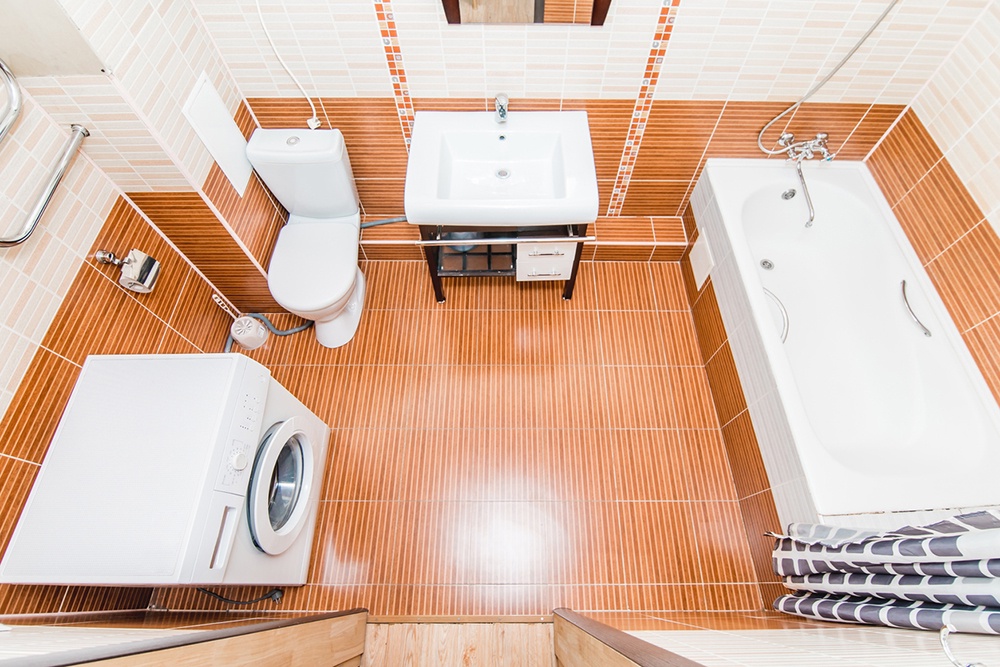

Зоны укладки: где можно и нельзя размещать нагревательные элементы

Нагреватель нельзя укладывать под ванной без ножек, душевым поддоном, туалетом, тумбой, встроенной мебелью и пр. Закрытый участок хуже отводит тепло, поэтому возможен локальный перегрев.

Антон Васин, монтажник теплых полов:

"Сначала на плане следует отметить ванну, душевую, туалет, тумбы и технику. Оставшаяся площадь становится рабочей зоной. При этом учитывают предусмотренные производителем отступы от стен и других конструкций".

Какой теплый пол выбрать для ванной: электрический, водяной или инфракрасный

Выбор зависит прежде всего от типа здания и конструкции пола.

Электрический теплый пол наиболее удобен для квартиры. Нагревательный мат позволяет выполнить монтаж, почти не увеличивая высоту пола, кабель дает больше свободы при проектировании.

Водяной теплый пол рациональнее для частного дома с подходящей системой отопления. Он требует проекта, коллектора, расчета контура и обязательной проверки герметичности.

Что касается пленочного инфракрасного пола, то пленку нельзя просто закрыть цементным раствором или плиточным клеем: способ монтажа должен быть указан производителем.

Нагревательный мат или кабель: что лучше под плитку

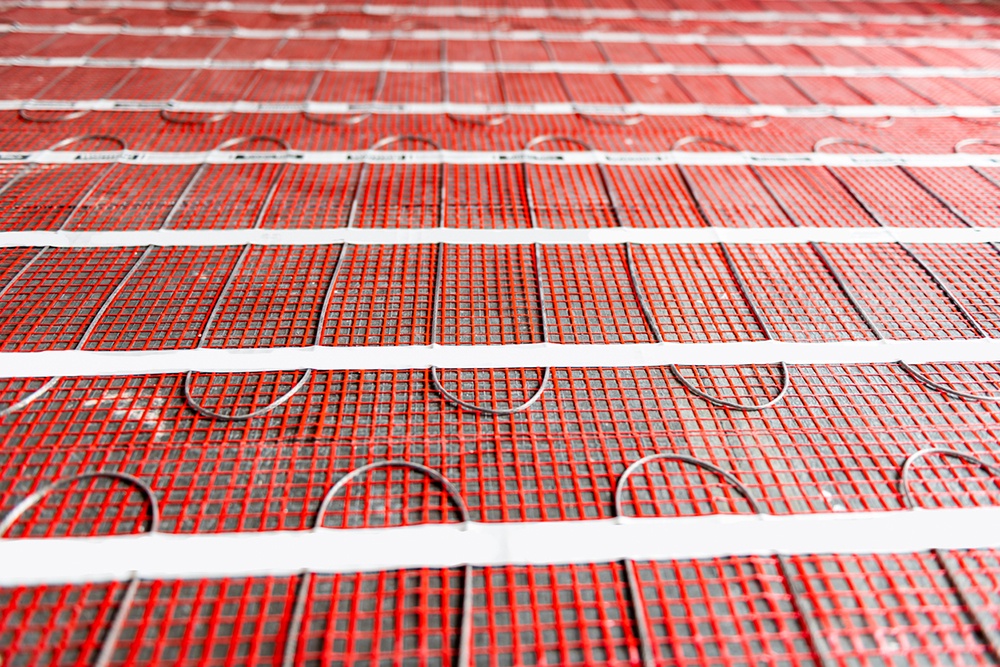

Нагревательный мат представляет собой кабель, закрепленный на сетке. Его удобно раскладывать по подготовленной площади, при необходимости сетку разрезают, не повреждая сам нагревательный провод.

Кабель монтируют отдельно и фиксируют. Он требует более точного расчета длины и шага укладки теплого пола, зато позволяет адаптировать контур к сложной форме помещения. Чем меньше шаг, тем плотнее распределяется тепло, но ориентироваться нужно на технический паспорт изделия.

Нагревательные элементы не размещают под стационарными предметами, если это не предусмотрено производителем конкретной системы. Фото: iStock

Когда уместен водяной теплый пол

Водяной вариант лучше подходит для частного дома, где есть подходящий источник тепла и возможность организовать отдельный контур. Система включает трубы, коллекторный узел, крепеж и теплоизоляцию. Для квартиры подключение к центральному отоплению часто бывает запрещено.

Перед заливкой стяжки контур обязательно опрессовывают - чтобы обнаружить проблемы до того, как трубы окажутся скрытыми.

Почему инфракрасный пленочный пол не всегда подходит для ванной

Пленочную и стержневую инфракрасные системы нельзя считать взаимозаменяемыми. Особенно осторожным надо быть во влажном помещении.

Антон Васин:

"Для керамической плитки важен не только сам нагреватель, но и способ его закрытия. Если инструкция запрещает контакт пленки с клеем или цементным раствором, использовать такую систему под плитку нельзя".

Расчет площади, мощности и шага укладки

Расчет теплого пола начинают не с общей площади ванной, а со свободной площади укладки.

Для электрической системы принцип простой:

Задаваясь вопросом, как рассчитать мощность теплого пола в ванной, следует учитывать также технические характеристики выбранной системы.

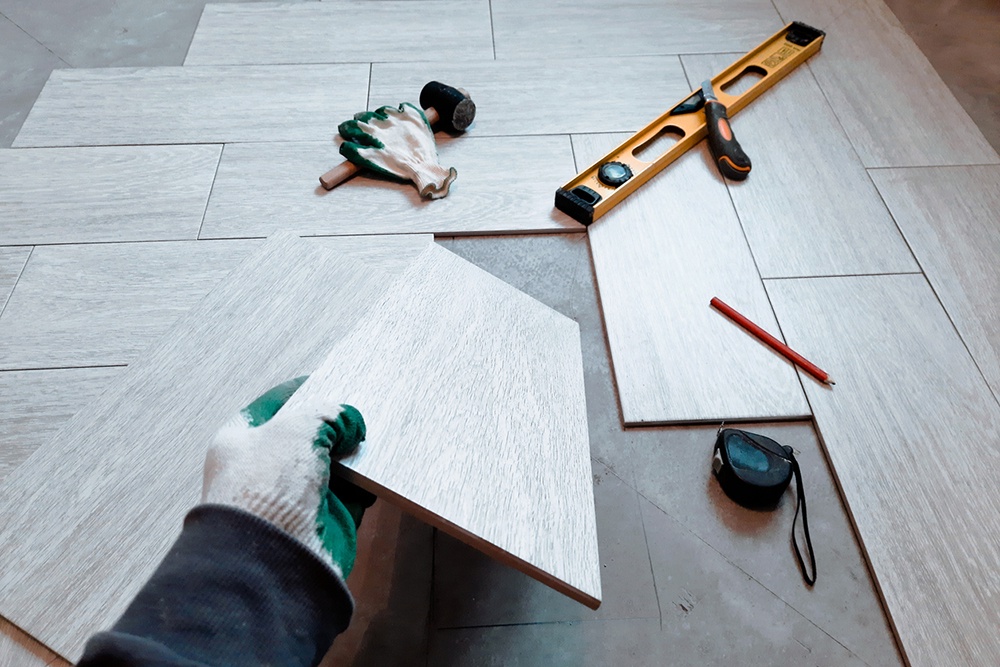

Теплый пол можно включать после полного высыхания и набора прочности клея или стяжки. Фото: iStock

Для водяного пола дополнительно рассчитывают длину трубы, количество контуров и шаг укладки. Слишком длинный контур может привести к неравномерному прогреву, поэтому предельные значения берут из конкретного проекта.

Как определить полезную площадь укладки

Измерьте помещение. Затем вычтите площадь ванны, душевого поддона, туалета, тумб и другой стационарной мебели. Обязательно учитывайте необходимые отступы. Полученная величина используется для выбора нагревательного мата или расчета кабеля.

Как выбрать шаг кабеля и мощность системы

Длина кабеля, площадь и шаг связаны между собой. Чем больше площадь, тем больше требуется нагревательного элемента при одинаковой расчетной мощности. Используйте значения из паспорта конкретного кабеля. Витки не должны пересекаться или сближаться сильнее допустимого.

Какие материалы и инструменты нужны

Для электрического монтажа понадобятся:

• нагревательный мат или кабель;
• терморегулятор;
• датчик температуры пола;
• гофротруба с заглушенным концом;
• монтажная лента или штатный крепеж;
• грунтовка;
• гидроизоляция и лента для углов;
• подходящий плиточный клей;
• керамическая плитка или другое совместимое покрытие.

Если кабель укладывается в стяжку, дополнительно потребуются теплоизоляция, демпферная лента, цементная смесь и предусмотренное проектом армирование.

Для водяной системы нужны трубы, коллектор, крепеж, утеплитель и оборудование для опрессовки.

Как подготовить основание: гидроизоляция, утепление и стяжка

Конструкция пола включает несколько слоев: прочное основание, теплоизоляцию, гидроизоляцию, нагревательный элемент, выравнивающий слой и финишное покрытие.

Гидроизоляция пола в ванной обязательна как защита конструкции от влаги. Точное расположение гидроизоляционного слоя определяется конструкцией и совместимостью материалов.

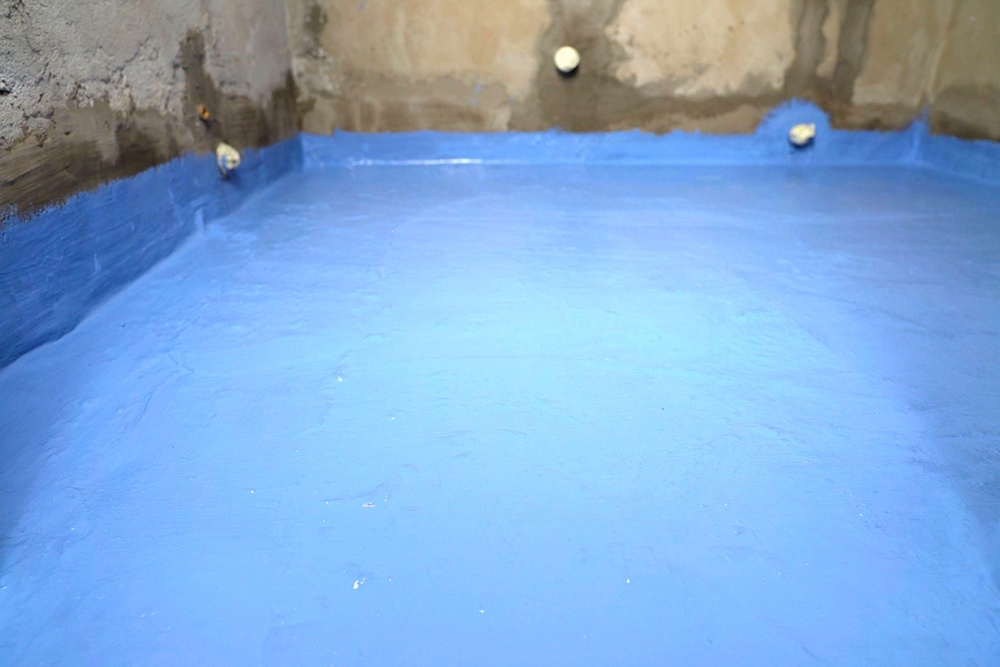

Гидроизоляция пола в ванной: порядок работ

Монтаж теплого пола в ванной начинают с очистки и грунтовки основания. Углы и примыкания обрабатывают гидроизоляционной лентой или системой, предусмотренной производителем.

Антон Васин:

"Обмазочная гидроизоляция пола наносится слоями, отдельное внимание уделяют проходкам и местам примыкания. Следующий этап начинают только после высыхания гидроизоляции в соответствии с инструкцией конкретного состава".

При проблемах с водяным полом сначала ищите падение давления и место протечки. Фото: iStock

Цементная стяжка, наливной пол и вариант без стяжки

Кабель часто размещают в цементной стяжке, которая защищает нагреватель и распределяет тепло. Мат можно уложить непосредственно в слой плиточного клея.

Наливной пол используют для выравнивания основания, если выбранный материал совместим с теплым полом.

Теплый пол в ванной без стяжки допустим только для систем, рассчитанных на такую технологию.

Пошаговый монтаж электрического теплого пола в ванной

Последовательность работ выглядит так:

1. Составьте схему и определите свободную площадь.
2. Подготовьте и выровняйте основание.
3. Выполните гидроизоляцию.
4. Определите место для терморегулятора.
5. Разметьте зоны укладки.
6. Уложите мат или кабель.
7. Установите датчик температуры пола.
8. Измерьте сопротивление системы.
9. Выполните подключение по схеме производителя.
10. После проверки закройте систему подходящим материалом.

Перед переходом к каждому последующему этапу нужно убедиться, что нагревательный элемент не поврежден, не пересекается и не проходит под стационарными предметами.

Как уложить нагревательный мат в плиточный клей

Мат раскатывают по заранее подготовленной схеме. Полотно не укладывают внахлест, кабель не должен пересекаться, а под плиткой не следует оставлять воздушные пустоты. Датчик температуры размещают между соседними витками в гофротрубе. Затем наносят плиточный клей и укладывают покрытие.

Как уложить нагревательный кабель в стяжку

Кабель фиксируют монтажной лентой или штатным крепежом, затем проверяют расположение контура и отсутствие пересечений. Кабель нельзя укорачивать или включать до полного высыхания стяжки!

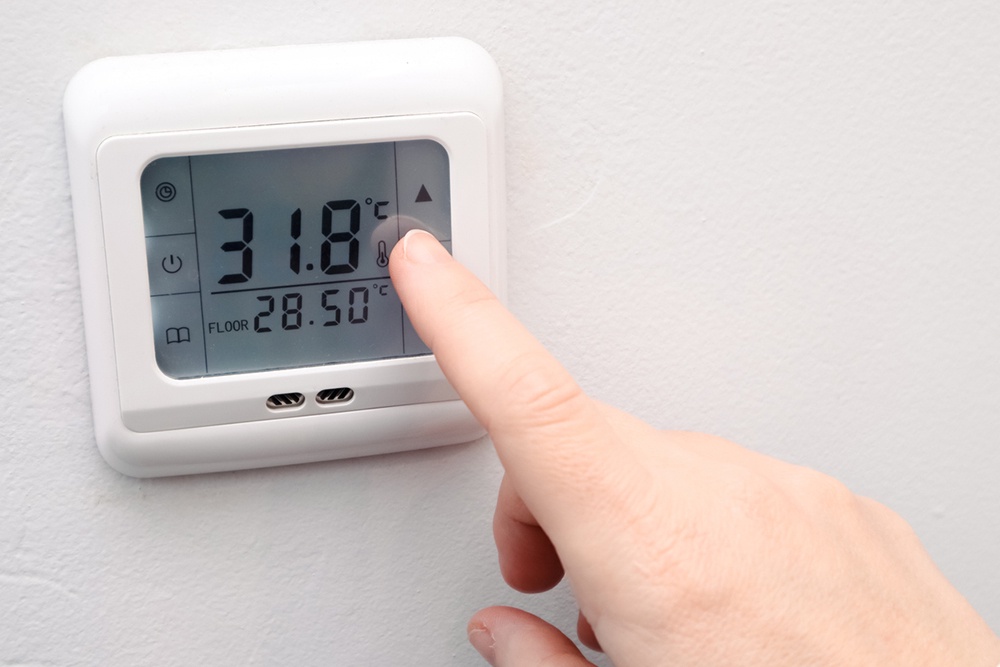

Как установить датчик температуры пола и терморегулятор

Номинальная мощность системы не равна ее постоянному расходу. Терморегулятор включает нагрев циклично, поэтому фактическое потребление зависит от площади, теплоизоляции, температуры, настроек и времени работы. Фото: iStock

Датчик температуры пола помещают в гофротрубу с заглушенным концом. Трубку располагают между соседними витками кабеля так, чтобы датчик можно было заменить без вскрытия пола.

Терморегулятор устанавливают в месте, защищенном от прямого попадания воды. Силовые и сигнальные провода выводят в соответствии со схемой конкретного оборудования.

Как подключить теплый пол в ванной и обеспечить безопасность

Электрический теплый пол подключают через терморегулятор, с предусмотренной защитой и заземлением. Для влажного помещения принципиально важно наличие устройства защитного отключения (УЗО).

Самостоятельно выполнять работы с находящейся под напряжением проводкой нельзя. Не допускаются самодельные соединения. УЗО для теплого пола в ванной и вся электрическая часть должны быть проверены специалистом после подключения, до окончательного закрытия пола.

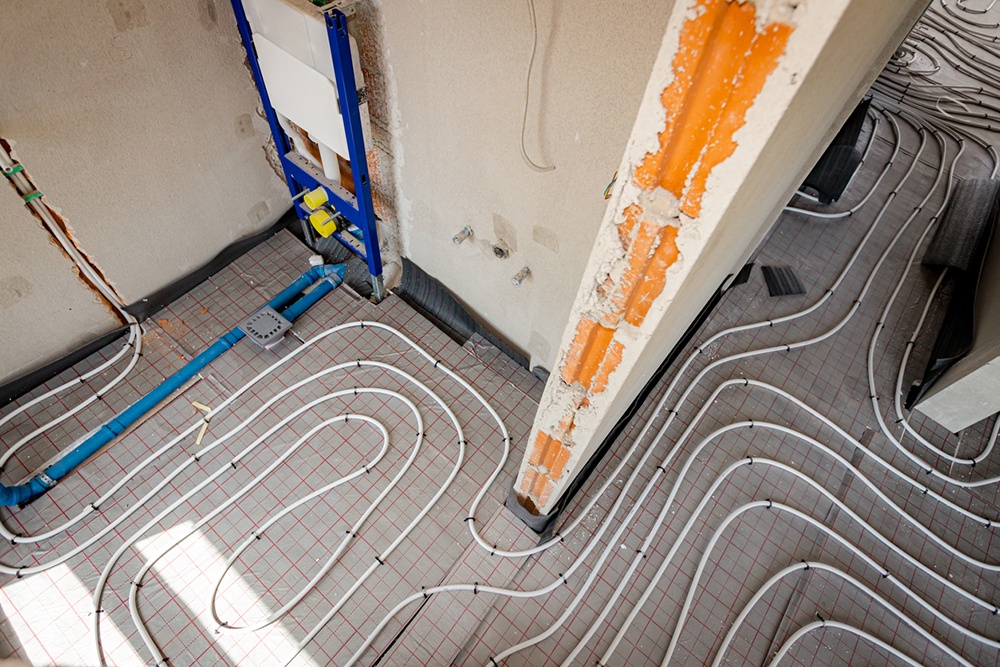

Как сделать водяной теплый пол в ванной

Монтаж начинают с подготовки основания. Затем укладывают теплоизоляцию и демпферную ленту, после - трубы по проектной схеме. Распространенные варианты - "улитка" и "змейка". Выбор зависит от конфигурации помещения и требуемого распределения тепла.

Трубы подключают к коллектору, после чего выполняют опрессовку. Только убедившись в герметичности системы, переходят к заливке стяжки.

Раскладка труб, коллектор и опрессовка

• Длина каждого контура определяется расчетом. Нельзя увеличивать его длину ради уменьшения количества труб.
• Коллектор обеспечивает подключение и регулирование контуров.
• Перед заливкой цементной стяжки систему проверяют под давлением согласно проекту и требованиям производителя.
• Результаты опрессовки сохраняйте вместе со схемой теплого пола.

Как выбрать покрытие: керамическая плитка, керамогранит или ламинат

Керамическая плитка и керамогранит хорошо проводят тепло и подходят для ванной. При монтаже используют плиточный клей для теплого пола, если это предусмотрено его характеристиками, а также подходящую эластичную затирку для швов.

Теплый пол повышает комфорт и помогает быстрее просушивать поверхность, но не является обязательным условием эксплуатации ванной. Фото: iStock

Теплый пол в ванной под керамогранит обычно хорошо работает благодаря высокой теплопроводности материала.

Ламинат же возможен только при наличии маркировки совместимости с теплым полом. Важно соблюдать ограничения производителя по температуре и влажности.

Как проверить теплый пол перед укладкой плитки

До закрытия системы необходимо:

• визуально осмотреть кабель или мат;
• измерить сопротивление нагревательной жилы;
• проверить сопротивление изоляции;
• проверить датчик;
• зафиксировать расположение системы на схеме;
• сделать фотографии уложенного пола.

Включать систему для полноценного прогрева до укладки покрытия нельзя.

Когда включать теплый пол после укладки плитки

Точный срок зависит от используемого плиточного клея, цементной стяжки или наливного пола. Его определяет производитель материала.

Главный принцип - система должна включаться только после полного высыхания и набора необходимой прочности. Ранний прогрев может привести к трещинам, отслоению плитки и повреждению конструкции.

После выдержки температура теплого пола в ванной повышается постепенно.

Ошибки при монтаже и эксплуатации

Самые распространенные ошибки связаны не с самим нагревателем, а с нарушением технологии.

Что делать, если теплый пол в ванной не работает

• Если система не включается, сначала проверяют питание, настройки терморегулятора и показания датчика - без вскрытия пола.
• При неравномерном нагреве не стоит сразу демонтировать плитку. Неисправность может быть связана с настройками, датчиком или электрической частью.
• Если теплый пол перестал работать после укладки плитки, специалист может измерить сопротивление и определить характер неисправности.

Ремонт электрического и водяного пола

Электрический кабель в некоторых случаях можно восстановить локально. Сначала специальным оборудованием определяют место повреждения, после чего вскрывают малый участок покрытия.

Антон Васин:

"При проблемах с водяным полом сначала ищите падение давления и место протечки. Затем вскройте только необходимую часть пола. Разрушать плитку наугад не стоит: диагностика позволяет существенно сократить объем ремонта".

Расход электроэнергии и срок службы теплого пола

Номинальная мощность системы не равна ее постоянному расходу. Терморегулятор включает нагрев циклично, поэтому фактическое потребление зависит от площади, теплоизоляции, температуры, настроек и времени работы.

Ориентировочный расход электроэнергии теплого пола в ванной можно оценить по формуле:

Правильная теплоизоляция, отсутствие перегрева и качественный монтаж помогают продлить срок службы системы.

Подготовка

• Определена свободная площадь.
• Выбран тип системы.
• Проверены основание пола, теплоизоляция и гидроизоляция.
• Рассчитаны мощность, длина кабеля или водяного контура.

Материалы

• Куплены мат или кабель, терморегулятор и датчик.
• Выбраны совместимые стяжка, наливной пол или клей.
• Подготовлены гофротруба, крепеж и гидроизоляционные материалы.
• Покрытие совместимо с теплым полом.

Документы

• Есть паспорт системы и схема укладки.
• Записаны результаты измерения сопротивления.
• Есть инструкция по подключению.
• Для водяного пола сохранены результаты опрессовки.

Перед закрытием системы

• Кабель или мат не пересекаются.
• Нагреватели не проходят под стационарными предметами.
• Датчик установлен в гофротрубе.
• Выполнена фотофиксация.

После завершения

• Клей, стяжка или наливной пол полностью высохли.
• Система включена постепенно.
• Проверена работа датчика и равномерность нагрева.
• Установлена комфортная температура.

Заключение: какую систему выбрать и с чего начать

Если ремонт в квартире практически закончен, обычно удобнее использовать электрический нагревательный мат. При капитальной реконструкции пола можно рассмотреть кабель в стяжке. В частном доме с проектируемой системой отопления - водяной теплый пол в ванной. Пленочный инфракрасный вариант требует проверки совместимости с влажным помещением и выбранным покрытием.

Сначала определите свободную площадь, конструкцию пола и допустимую высоту слоев. Затем выберите систему, рассчитайте мощность или длину контура и только после этого приобретайте материалы. Так вы избежите главных проблем - перегрева, неравномерного нагрева, повреждения кабеля и дорогостоящего демонтажа уже уложенной плитки.
